Senzor de nivel radar cu puls SoltaScan W 78G seria SLDL5200: cunoștințe profesionale privind aplicațiile pentru minerit și metalurgie
Jun 17, 2026| Seria SLDL5200 SoltaScan W 78G Pulse Senzor de nivel radar: Cunoștințe profesionale privind aplicațiile pentru minerit și metalurgie
Prefaţă

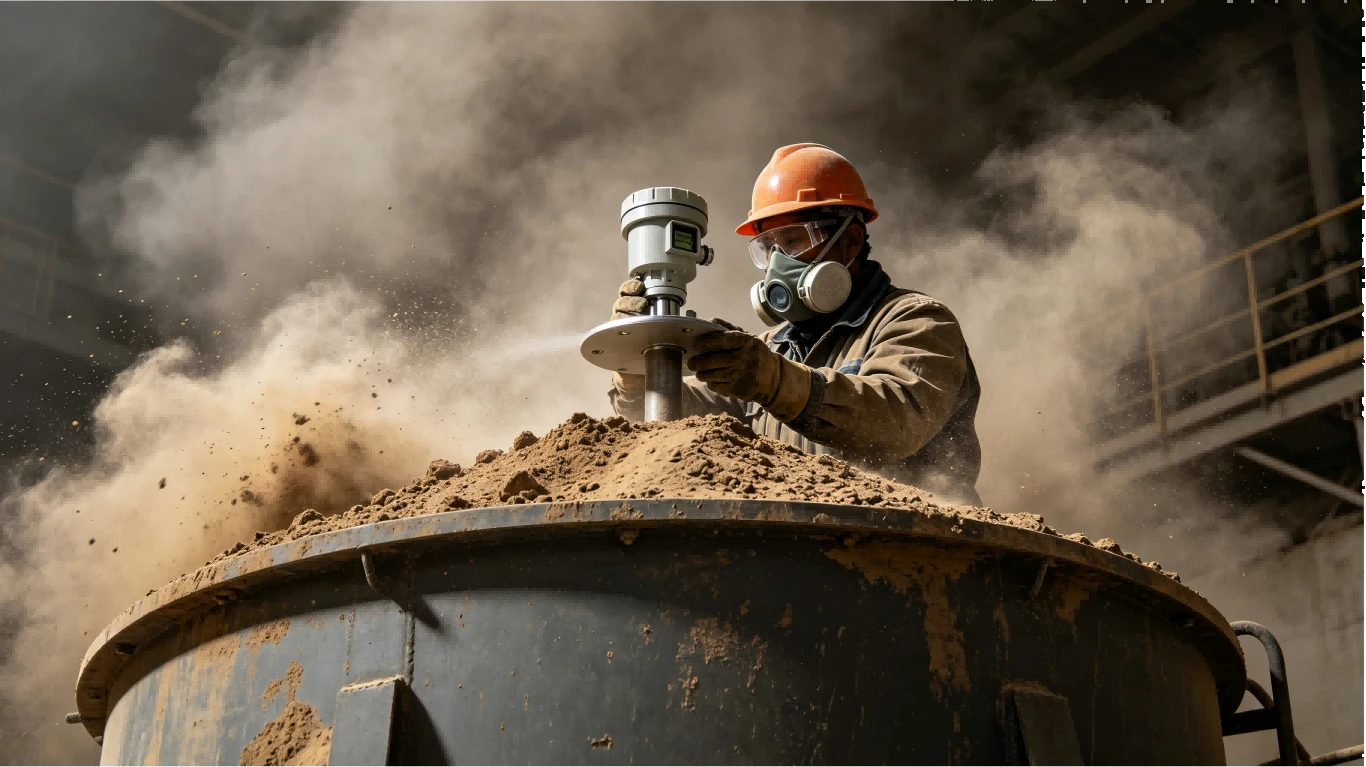

Mineritul și metalurgia reprezintă unul dintre cele mai dificile scenarii de lucru din industria grea, cu praf masiv, vibrații mecanice severe, suprafețe solide neuniforme, gaze de ardere la temperatură înaltă-, nămol de minereu corosiv și structuri interne complexe ale silozului. Dispozitivele tradiționale de măsurare a nivelului, inclusiv senzori cu ultrasunete, instrumente de măsurare a greutății și radare de joasă-frecvență, suferă frecvent pierderi de semnal, întreținere frecventă și citiri inexacte în astfel de condiții extreme. Transmițătorul de nivel radar cu impulsuri SLDL5200 SoltaScan W 78G FMCW adoptă tehnologia undelor milimetrice-bandă W{-78GHz, design cu fascicul ultra{-îngust și structură industrială anti{-praf și anticoroziune, care se potrivește perfect cu toate procesele de producție, fără procese de producție și procese metalurgice. date sau defecțiuni frecvente.
Condiții de lucru dure de bază în minerit și metalurgie
Toate punctele critice rezumate se bazează pe caracteristicile reale de producție-site-ului fără conținut fictiv:
1.Praf plutitor greu: buncărele de zdrobire a minereului, silozurile de sinterizare, silozurile de cocs, depozitele de cenușă zburătoare și depozitele de pulbere minerală generează praf dens în timpul alimentării și descărcării, care atenuează puternic semnalele radar cu ultrasunete și cu frecvență joasă-.
2. Suprafața materialului neregulat: minereurile, agregatele, cocsul, pulberea metalică formează unghiuri abrupte de repaus, gropi și suprafețe de acumulare conice, creând multiple semnale de ecou false.
3.Ostacole interne complexe ale silozului: grinzile de susținere, lamele de amestec, țevile de alimentare și consolele verticale cauzează interferențe de reflexie a semnalului pentru senzorii cu fascicul larg-.
4. Temperatură ridicată și mediu corosiv: silozurile de materii prime din furnal ajung până la 200 de grade; Bazinele de celuloză de minereu, rezervoarele de leșiere acidă conțin nămoluri corozive acide, alcaline.
5.Vibrații mecanice puternice: Concasoarele, transportoarele și cuptoarele rotative aduc vibrații continue, ceea ce duce la pierderea componentelor transmițătorilor prost etanșați.
6. Risc de explozie: Minele de cărbune, fabricile de cocsificare și atelierele de pulbere metalică conțin praf combustibil, care necesită siguranță intrinsecă și certificare ignifugă pentru instrumentele de măsură.
Avantajele tehnice unice ale SLDL5200 SoltaScan W 78G adaptat la minerit și metalurgie
Frecvență ultra-de 1,78GHz cu unghi de fascicul îngust de minim 2 grade Lungimea de undă milimetrică scurtă concentrează energia semnalului, ocolește suporturile silozurilor și echipamentele de amestecare, elimină ecourile de interferență; pătrunde în norul gros de praf pentru a bloca suprafața reală a materialului în mod constant, fără perturbări de acoperire a prafului.
2. Tehnologia de măsurare a impulsurilor FMCW în mod dublu-Combină modularea continuă a frecvenței și algoritmul de măsurare a pulsului, atinge o precizie de măsurare de până la ±0,5 mm; urmărește dinamic suprafețele solide neuniforme și înclinate, evită fluctuația datelor cauzată de acumularea neregulată.
3.Antenă multi-materială modulară care se potrivește cu condițiile de lucru în minerit
·Antenă lentilă PTFE: anti-aderență, anti-coroziune pentru pulbere minerală, șlam de minereu acid-bazic; interfață opțională de purjare a aerului pentru a preveni aglomerarea prafului pe suprafața antenei.
·Antenă din oțel inoxidabil cu temperatură înaltă-: rezistă la temperaturi ridicate de 200 de grade pentru cocs fierbinte, sinterizare și silozuri de materii prime cu temperatură înaltă-.·
Carcasă etanșă ignifugă: protecție completă Ip68, circuit de ghiveci anti-vibrații, aplicabil în medii cu praf exploziv cu certificare Ex completă.
1.Măsurare fără-contact și întreținere ultra-Fără contact cu minereuri, pulbere sau șlam, zero abraziune; fără piese mecanice în mișcare, durată de viață de peste 10 ani, reduce considerabil-sarcina de muncă de întreținere a șantierului pentru atelierele metalurgice și miniere.
2. Ieșire de comunicație industrială diversificată Suportă 4–20 mA, HART, Modbus-RTU și PROFIBUS, conectate perfect la sistemul de monitorizare inteligentă al minelor, realizează statistici de la distanță-în timp real privind volumul stocurilor și controlul conexiunii producției.
3.Auto-diagnosticare inteligentă Algoritmul SoltaScan Identifică automat ecourile false de la pereții silozului, suporturile și straturile de praf, filtrează semnalele nevalide; acceptă Bluetooth pe-depanarea rapidă a site-ului fără a goli silozurile pentru calibrare.
Scenarii de aplicații tipice complete în minerit și metalurgie (proiecte reale pe-site)
3.1 Exploatarea și valorificarea metalelor ne-feroase
· Silozuri tampon pentru minereu brut, buncăre de agregat de minereu zdrobit, silozuri de depozitare a pulberii concentrate
· Tancuri de leșiere cu acid, bazine de dejecții de minereu de flotație, rezervoare de îngroșare a sterilului Valoare de măsurare: Monitorizați continuu rezerva de minereu, preveniți debordarea silozului sau oprirea silozului gol; Urmăriți nivelul lichidului de nămol pentru a stabiliza parametrii procesului de flotație și leșiere.
3.2 Uzina de metalurgie feroasă și siderurgie
· Silozuri de sinterizare, silozuri de cocs pentru furnal, depozite de pulbere fină de minereu de fier
· Silozuri de zgură, rezervoare auxiliare de stocare din metal fierbinte, bazine de sedimentare a apelor uzate. evitați blocarea pulberii de zgură în timpul transportului.
3.3 Industria de preparare a cocsului și a cărbunelui (auxiliar minier)
· Silozuri de cărbune brut, buncăre de cărbune curate, silozuri pentru produse finite de cocs, depozite de stocare a cenușă de cărbune.
3.4 Iazurile miniere și tratarea mediului
· Silozuri de stabilizare a cenușii zburătoare, rezervoare de depozitare a nămolului de decantare, rezervoare de dozare a apelor reziduale de mină Valoare de măsurare: Măsurare fiabilă a nivelului pentru -concentrație mare de șlam noroioasă cu spumă, sprijină gestionarea standardizată a deșeurilor solide de mine.
4. Pe-Sugestii de instalare și exploatare pe site pentru metalurgia minieră
1.Montați transmițătorul în partea superioară a silozului deviat de la punctul central de alimentare pentru a evita impactul direct al materialului asupra antenei.
2.Pentru silozurile de pulbere ultra-prafuite, echipați accesoriul de purjare a aerului pentru curățarea automată regulată a antenei.
3. Silozurile de-temperatură înaltă adoptă o antenă de extensie pentru izolare termică pentru a proteja miezul electronic de deteriorarea temperaturii ridicate.
4. Zonele cu risc-de explozie trebuie să aleagă modelul Ex rezistent la flacără și să implementeze o construcție standard de cablaj-ignifuge.
Concluzie
Transformarea digitală și inteligentă este tendința de dezvoltare de bază a industriei moderne de minerit și metalurgie. Ca instrument de măsurare a nivelului radar cu unde milimetrice-de înaltă-performanță-, SLDL5200 SoltaScan W 78G rezolvă punctele dure-de măsurare îndelungate ale prafului greu, vibrațiilor, temperaturii ridicate și mediilor corozive în procesarea mineralelor și legăturile de topire. Oferă suport de date stabil, precis și cu nivel de întreținere redus-pentru minele inteligente, reduce riscurile de siguranță a producției și îmbunătățește eficiența generală a funcționării atelierului, devenind echipamentul de măsurare preferat pentru monitorizarea dejecțiilor solide și corozive în vrac în proiectele miniere și metalurgice.
